Часто, в процессе черчения, приходится решать кое-какие геометрические задачки. Обычно, это связано с построением контура какой-либо сложной фигуры. Как правило, основную проблему составляет сопряжение дуг и окружностей друг с другом и с отрезками прямых при соблюдении заданных условий и параметров. Черчение вручную, то есть карандашом по бумаге, по сути, является аналоговым процессом, в котором довольно широко используется метод "подгонки", позволяющий избежать сложных построений. При работе в Автокаде бывает обидно заниматься подгонкой, потому что, при этом, теряется цифровая точность чертежа. Поэтому, ради этой самой цифровой точности, приходится прилагать некоторые усилия для решения задач, связанных с геометрическим построением.
   В AutoCAD имеется целый ряд инструментов, позволяющих упростить, или, даже, вовсе исключить сложные геометрические построения при черчении. Например, для сопряжения концов двух отрезков дугой какого-то определенного радиуса можно использовать команду FILLET, задав соответствующий радиус сопряжения; у команды CIRCLE имеются опции, позволяющие построить окружность (а значит и дугу), касающуюся двух или трех различных фигур, что очень ценно для построения сложных контуров.

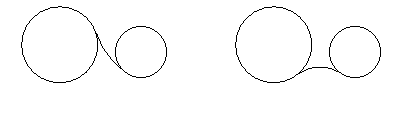

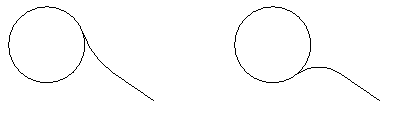

   Однако, все-таки, зачастую не удается обойтись одними только средствами и командами Автокада, и избежать геометрических построений. В частности это относится к ситуации, когда, при сопряжении двух примитивов дугой, в условии задан не радиус сопряжения, а точка касания на одном из примитивов (см. примеры 1,2,3).

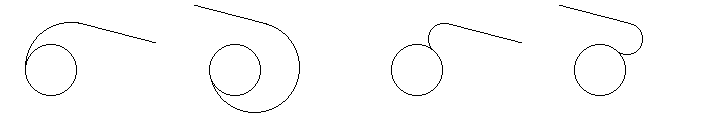

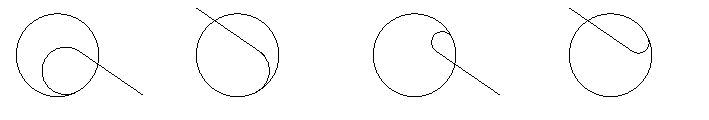

   Ниже приведено несколько примеров характерных задач, возникающих при построении сложных контуров фигур.
   Если у Вас появятся вопросы или предложения - ссылки для связи имеются на главной странице.
